| Вес, кг1,5 | ПроизводствоРоссия |
Комплектация: выносной клапан вентиля 6 мм на рукаве подачи воздуха длиной 2 метра, инструкция.

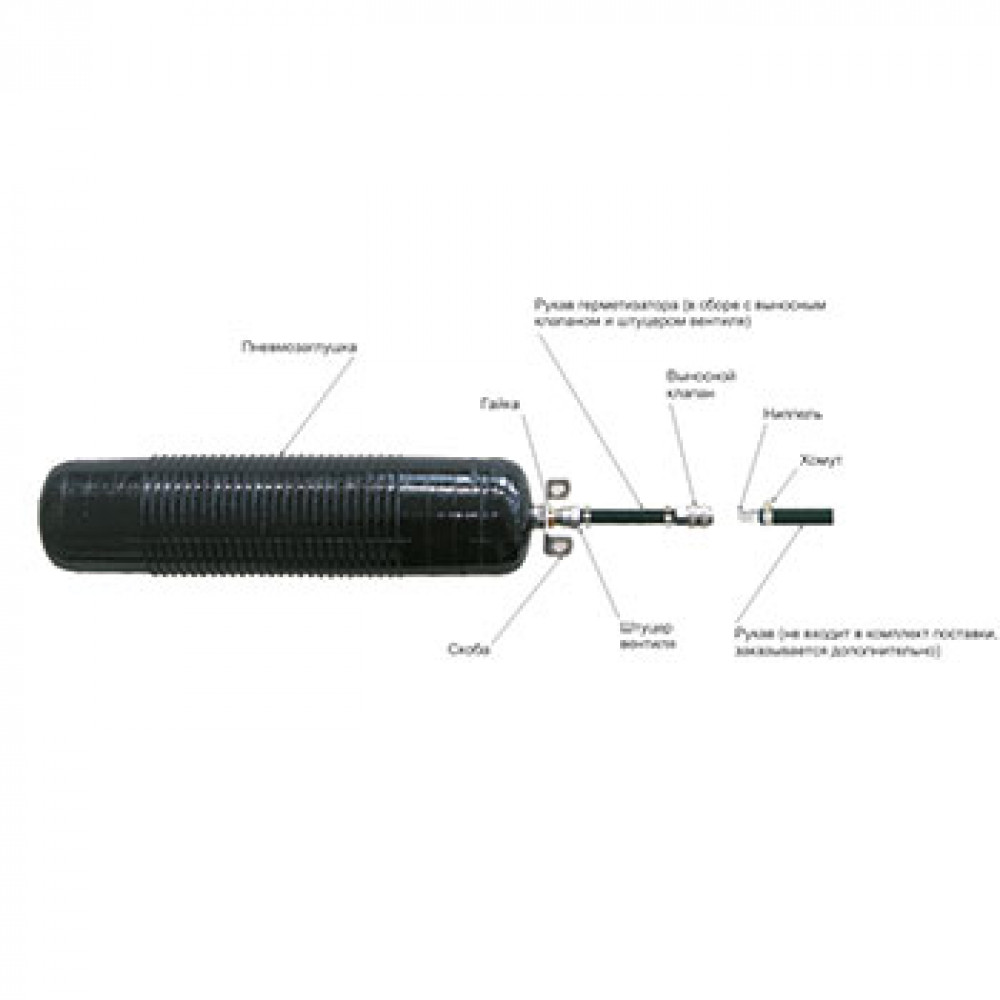

Пневмозаглушка представляет собой полую цилиндрическую оболочку с двумя плоскими днищами, на одном из днищ расположен вентиль для заполнения оболочки сжатым воздухом с закрепленной на нем скобой или серьгой, на другом - проушина для фиксации пневмозаглушки в трубе при стравливании сжатого воздуха из оболочки и сходе воды, накопившейся за ней в процессе проведения ремонта. Вентиль, скоба и проушина изготовлены из нержавеющей стали.
Герметизатор применяется при наличии открытой торцевой части трубопровода или при возможности вырезки в трубе операционного отверстия, равного габаритным размерам пневмозаглушки. Открытая торцевая часть трубопровода имеется на канализационных сетях в колодцах обслуживания, через которые производится установка пневмозаглушек. Открытую торцевую часть трубопровода можно сформировать путем отрезания дефектного участка трубопровода и замены его кондиционной трубой, что применяется на нефтепроводах и нефтепродуктопроводах.
Изделия имеют сертификат утвержденного образца, сопровождаются инструкциями и журналами эксплуатации, подробным описанием процесса монтажа и демонтажа, требованиями безопасности, указаниями по хранению и транспортировке, гарантиями изготовителя.
Вид пневмоклапана: клапан выносной со штуцером
ОСНОВНЫЕ ПАРАМЕТРЫ
| Обозначение изделия | Герметизатор ПЗУ-1 КМВ |
| Наружный диаметр в исходном состоянии, мм | 94±5 |
| Длина оболочки в исходном состоянии, мм | 400±10 |
| Масса, кг, не более | 1,5 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение изделия | Герметизатор ПЗУ-1 КМВ |
| Диапазон диаметров труб, перекрываемых заглушкой, мм | 100-200 |
| Допустимое давление подпора жидкости (газа) в трубопроводе с максимально допустимым диаметром трубы, кг/см2 | 2* |
| Рабочее давление воздуха в заглушке, кг/см2 | 4 |
| Разрежение газа перед заглушкой в трубопроводе, кг/см2, не более | -0,5 |
| Наличие кронштейна для фиксации заглушки | - |
* - для нефтепроводов и нефтепродуктопроводов - давление не более 1 кг/см2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В ЗАВИСИМОСТИ ОТ ДИАМЕТРА ТРУБЫ
| Обозначение изделия | Внутренний диаметр трубы, мм | Максимально допустимое давление подпора жидкости (газа) в трубопроводе, кг/см2, не более | Максимально допустимое давление воздуха в заглушке, кг/см2, не более |
| Герметизатор ПЗУ-1 КМВ | 100 | 10 | 18 |
| 125 | 10 | 15 | |
| 150 | 8 | 12 | |
| 200 | 2 | 4 |
* - для фиксации пневмозаглушки в трубе использование кронштейна заглушки запрещено! Допускается использование механических упоров.
| Вес, кг | 1,5 |
|---|---|
| Производство | Россия |
-
